MAC150RII–300RII
*Có thể cuộn bảng theo chiều ngang trên điện thoại thông minh.
|
|

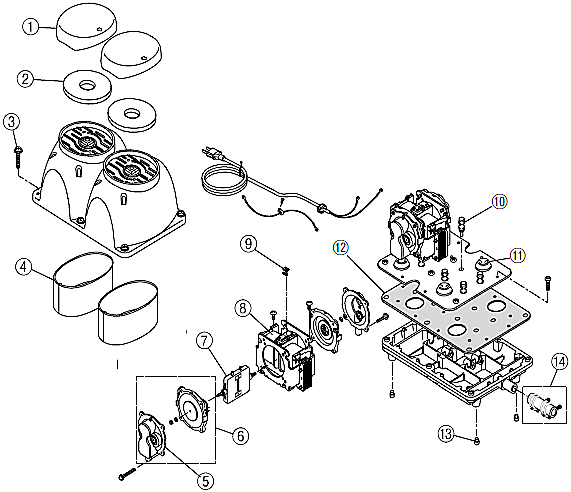

Mã linh kiện |
Tên bộ phận |
150RII |
200RII |
250RII |
300RII (50 Hz) |
300RII (60 Hz) |
|
1 |
H612 |
Nắp bộ lọc N6 |
― |
― |
― |
― |
― |
|
H613 |
Nắp bộ lọc N8 |
✓ |
✓ |
✓ |
✓ |
✓ |
|
|
2 |
H507 |
Bộ lọc khí N6 |
― |
― |
― |
― |
― |
|
H508 |
Bộ lọc khí N8 |
✓ |
✓ |
✓ |
✓ |
✓ |
|
|
6 |
H150K |
Cụm màng bơm N6 (có buồng nén N6)* |
― |
― |
― |
― |
― |
|
H154K |
Cụm màng bơm T10 (có buồng nén T10)* |
✓ |
✓ |
― |
― |
― |
|
|
H156K |
Cụm màng bơm T11A (có buồng nén T10)* |
― |
― |
― |
― |
― |
|
|
H157K |
Cụm màng bơm T30 (có buồng nén T30)* |
― |
― |
✓ |
✓ |
✓ |
|
|
9 |
H256K |
Bộ phận tự động dừng N6 |
✓ |
✓ |
― |
― |
― |
|
H257 |
Bộ phận tự động dừng T30 |
― |
― |
✓ |
✓ |
✓ |
|
|
10 |
H658 |
Cao su giảm chấn N6 (4 chiếc) |
✓ |
✓ |
✓ |
✓ |
✓ |
|
11 |
H821 |
Vòng đệm cao su N6 |
✓ |
✓ |
✓ |
✓ |
✓ |
|
12 |
H639 |
Lớp đệm bể R10 |
― |
― |
― |
― |
― |
|
H638 |
Lớp đệm bể N0 |
✓ |
✓ |
✓ |
✓ |
✓ |
|
|
13 |
H659 |
Chân cao su N6 (4 cái) |
✓ |
✓ |
✓ |
✓ |
✓ |
|
14 |
H812 |
Cụm ống cao su thoát khí A4 |
― |
― |
― |
― |
― |
|
H820 |
Cụm ống cao su thoát khí (thẳng ⌀13) |
― |
― |
― |
― |
― |
|
|
H827 |
T10 Lắp ráp ống có đường kính khác nhau (dành cho khu vực Bắc Mỹ) |
― |
― |
― |
― |
― |
|
|
H814 |
Cụm ống cao su thoát khí E2 |
✓ |
✓ |
✓ |
✓ |
✓ |
LƯU Ý: Hãy đặt hàng 2 bộ cho cùng một linh kiện đối với 1 máy thổi khí (MAC150RII–300RII).
Hướng bộ dao động
| 150RII | 200RII |
|
Đặt sao cho ký hiệu “A” lên trên |
Đặt sao cho ký hiệu “B” lên trên |
| 250RII, 300RII(50Hz) |
300RII(60Hz) |
|
Đặt sao cho ký hiệu “〇” lên trên |
Đặt sao cho ký hiệu “△” lên trên |
