คู่มือการติดตั้ง

• ติดตั้งผลิตภัณฑ์นี้ในที่ที่อากาศถ่ายเทและไม่โดนแสงอาทิตย์โดยตรง แนะนำให้วางใต้ที่ร่ม
• ติดตั้งปั๊มลมในสถานที่ที่เข้าถึงง่ายสำหรับการตรวจสอบและการบำรุงรักษา
• วางผลิตภัณฑ์นี้บนพื้นผิวที่มั่นคง
• เชื่อมต่อผลิตภัณฑ์กับท่อด้วยสายยางและยึดให้แน่นด้วยคลิปหนีบสายยาง
• ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่แสดงบนฉลากสัมพันธ์กับแรงดันไฟฟ้าของแหล่งจ่ายไฟหลัก

คำเตือน

• งานไฟฟ้าทั้งหมดต้องดำเนินการด้วยช่างไฟที่มีใบอนุญาต
• อย่าวางวัตถุใดๆ ใกล้สายไฟ มิเช่นนั้นอาจทำให้เกิดไฟช็อตและ/หรือไฟไหม้ได้

ระมัดระวัง

• ไดอะแฟรมและวาล์วจะได้รับความเสียหายจากแก๊สคลอรีนและควันอื่นๆ รูหรือช่อง (เช่น รางหรือท่อลม) ที่แก๊สคลอรีนสามารถไหลเข้าผลิตภัณฑ์ได้ต้องจะต้องได้รับการซีลอย่างมิดชิดด้วยซิลิโคนยาแนวหรือวัสดุที่เหมาะสมอื่นๆ (ความเสียหายของไดอะแฟรมและวาล์วไม่ครอบคลุมอยู่ในการรับประกัน)
• สำหรับการป้องกันไม่ให้ผลิตภัณฑ์หล่นลงแท็งก์น้ำ อย่าติดตั้งผลิตภัณฑ์บนแท็งก์น้ำโดยตรง
• ตรวจสอบให้แน่ใจว่าใช้งานผลิตภัณฑ์นี้ในสถานที่ที่แห้ง ปราศจากความชื้นและฝุ่น ปลอดภัยจากฝน น้ำที่กระเด็น น้ำท่วม และหิมะสะสม
• อย่าติดตั้งผลิตภัณฑ์นี้ใต้พัดลมครัวหรือในสถานที่ที่อากาศมีน้ำมันปะปน ซึ่งอาจถูกดูดเข้าสู่ผลิตภัณฑ์นี้ได้
• หลีกเลี่ยงการติดตั้งผลิตภัณฑ์นี้ในห้องนอนหรือสถานที่อื่นที่ไม่ควรมีเสียงดังรบกวน
• ติดตั้งผลิตภัณฑ์นี้เหนือระดับน้ำเพื่อไม่ให้น้ำไหลย้อนจากการสูบ
• ตรวจสอบให้แน่ใจว่าน้ำไม่อยู่ถึงเบ้า (อ้างอิงตัวอย่างการติดตั้งที่แนะนำ)
• ผลิตภัณฑ์ต้องเชื่อมต่อระบบสายกราวด์โลหะแบบถาวรหรือขั้วต่อสายกราวด์หรือตะกั่วบนผลิตภัณฑ์
• ตรวจสอบให้แน่ใจว่าดำเนินการต่อสายกราวด์ (ใช้ได้เฉพาะปลั๊ก 2 ขา)

คำแนะนำการต่อสายกราวด์ (สำหรับปลั๊ก 2 ขา)

ต้องมีการต่อสายกราวด์เพื่อหลีกเลี่ยงความเสี่ยงถูกไฟช็อต

1. ใช้สายกราวด์ที่มีความหนา AWG16 ขึ้นไป
2. ถอดสกรูกราวด์จากฝาครอบของผลิตภัณฑ์
3. เชื่อมต่อสายกราวด์กับฝาครอบของผลิตภัณฑ์โดยใช้สกรูกราวด์และไขควง
4. ตรวจสอบให้แน่ใจว่าขันสกรูกราวด์ให้แน่นและนิ่ง
5. ต้องมีการเชื่อมต่อสายกราวด์กับหลักดินโดยช่างไฟที่มีคุณสมบัติ
   *อย่าเชื่อมต่อกับวัตถุไวไฟ เช่น ท่อแก๊ส

คำเตือน

• การต่อสายกราวด์ที่ไม่เหมาะสมอาจทำให้เกิดไฟช็อตและ/หรือไฟไหม้ได้

คำแนะนำการต่อสายกราวด์ (สำหรับอเมริกาเหนือ)

ผลิตภัณฑ์นี้จะต้องได้รับการต่อสายกราวด์ ในกรณีที่เกิดการลัดวงจร การต่อสายกราวด์จะช่วยลดความเสี่ยงในการถูกไฟดูด โดยการเป็นช่องทางระบายกระแสไฟฟ้า ผลิตภัณฑ์นี้มาพร้อมกับสายไฟซึ่งประกอบด้วยสายกราวด์และปลั๊กสายกราวด์เหมาะสม ปลั๊กนี้จะต้องเสียบเข้ากับเต้ารับที่ได้รับการติดตั้งอย่างเหมาะสมและมีการต่อสายกราวด์โดยสอดคล้องตามข้อบังคับในท้องถิ่นและเทศบัญญัติ

คำเตือน

• การติดตั้งปลั๊กสายกราวด์อย่างไม่เหมาะสมอาจส่งผลให้เกิดความเสี่ยงในการถูกไฟดูด เมื่อจำเป็นต้องซ่อมแซมหรือเปลี่ยนสายไฟหรือปลั๊ก ห้ามต่อสายกราวด์เข้ากับหางปลาหัวเสียบก้านไม้ขีด สายไฟหุ้มฉนวนที่มีพื้นผิวภายนอกเป็นสีเขียวโดยมีหรือไม่มีลายสีเหลืองนั้นเป็นสายกราวด์
• การใช้สัญลักษณ์คำว่า “อันตราย” แทน “คำเตือน” นั้นสามารถทำได้ เมื่อความเสี่ยงเกี่ยวกับผลิตภัณฑ์นั้นทำให้เกิดสถานการณ์ซึ่งจะส่งผลให้เสียชีวิตหรือบาดเจ็บสาหัสในกรณีที่ไม่มีการหลีกเลี่ยง
• สอบถามช่างไฟฟ้าหรือผู้ให้บริการที่มีคุณสมบัติเมื่อไม่สามารถเข้าใจคำแนะนำในการต่อสายกราวด์ทั้งหมด หรือเมื่อมีข้อสงสัยว่าผลิตภัณฑ์ได้รับการต่อสายกราวด์อย่างถูกต้องหรือไม่ ห้ามดัดแปลงปลั๊กที่มากับผลิตภัณฑ์ หากไม่สามารถเสียบเข้ากับเต้ารับได้ ให้ดำเนินการติดตั้งเต้ารับที่เหมาะสมโดยช่างไฟที่มีคุณสมบัติ

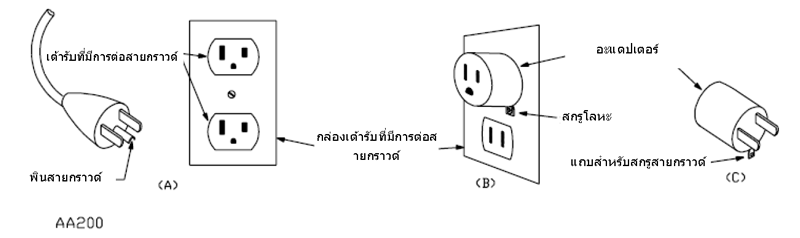

• ผลิตภัณฑ์นี้ใช้กับกระแสไฟขนาด 120 โวลต์ และมีปลั๊กสายกราวด์ที่คล้ายคลึงกับปลั๊กที่แสดงในภาพ A ของภาพที่ 1 อะแดปเตอร์ชั่วคราวที่คล้ายคลึงกับอะแดปเตอร์ที่แสดงในภาพ B และ C สามารถใช้ในการต่อปลั๊กนี้เข้ากับเต้ารับ 2 ขาดังที่แสดงในภาพ B ได้ เมื่อไม่มีเต้ารับซึ่งต่อสายกราวด์อย่างเหมาะสม ควรใช้งานอะแดปเตอร์ชั่วคราวจนกว่าจะติดตั้งเต้ารับที่มีการต่อสายกราวด์อย่างเหมาะสม (ภาพ A) โดยช่างไฟที่มีคุณสมบัติเท่านั้น ขั้วต่อสีเขียว หางปลา หรือส่วนที่คล้ายคลึงกันซึ่งยื่นออกมาจากอะแดปเตอร์จะต้องเชื่อมต่อกับระบบสายกราวด์ถาวร เช่น ฝาครอบกล่องเต้ารับซึ่งมีการต่อสายกราวด์อย่างเหมาะสม เมื่อใดที่มีการใช้งานอะแดปเตอร์ จะต้องยึดอะแดปเตอร์ให้อยู่กับที่ด้วยสกรูโลหะ



ภำพที่ 1 วิธีการต่อสายกราวด์

สายไฟพ่วง (สำหรับอเมริกาเหนือ)

ใช้งานเฉพาะสายไฟพ่วง 3 แกนที่มีปลั๊กสายกราวด์ 3 ขาและเต้ารับ 3 ขาที่สามารถใช้งานกับปลั๊กของผลิตภัณฑ์ได้เท่านั้น ตรวจสอบให้มั่นใจว่าสายไฟพ่วงของท่านไม่เกิดความเสียหาย เมื่อใช้งานสายไฟพ่วง จะต้องใช้งานสายที่มีขนาดใหญ่เพียงพอต่อการส่งกระแสไฟที่ผลิตภัณฑ์ของท่านใช้งาน เมื่อความยาวต่ำกว่า 50 ฟุต ให้ใช้งานสายไฟพ่วง 18AWG สายไฟที่มีขนาดเล็กเกิดไปอาจทำให้แรงดันสายตก ส่งผลให้ขาดกำลังไฟและเกิดความร้อนสูงเกินได้ (หมายเหตุ: ตาราง 1 แสดงขนาดที่เหมาะสมต่อการใช้งานตามความยาวของสายไฟและพิกัดกระแสบนป้ายกำกับ เมื่อเกิดข้อสงสัย ให้ใช้เกจที่มีขนาดใหญ่ขึ้น เกจที่มีขนาดเล็กกว่า จะใช้สายที่ขนาดใหญ่กว่า)



ตำรำง 1 ขนาดเกจขั้นต่ำสำหรับสายไฟพ่วง

*สามารถเลื่อนตารางในแนวนอนบนสมาร์ตโฟนได้

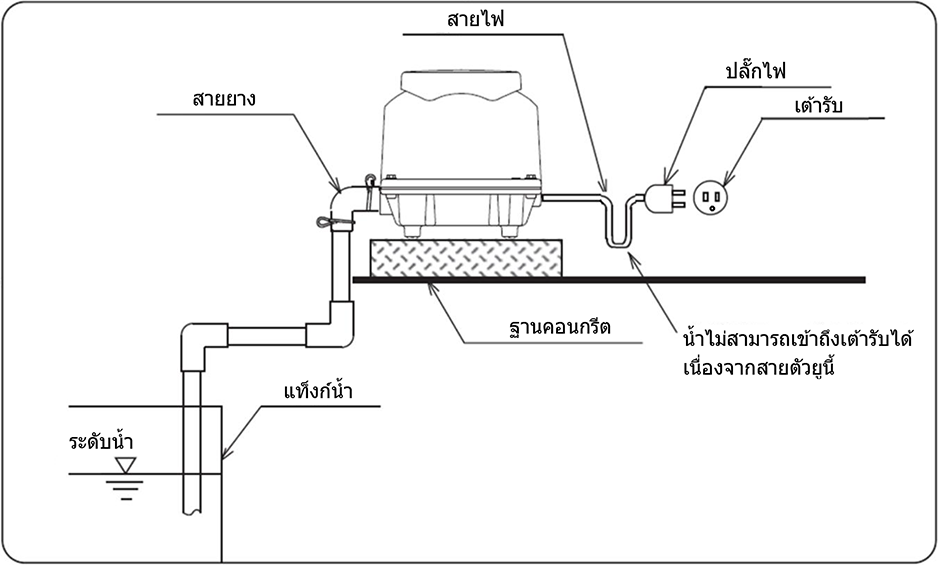

ตัวอย่างการติดตั้งที่แนะนำ
