6. ダイアフラム交換手順

機種によってはコードの配線がイラストと異なる場合があります。

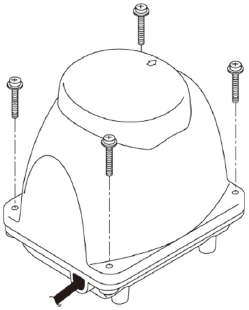

8mm (5/16“)のレンチを用いてカバーボルトを外してください。
オートストッパーバーを5. オートストッパー機能の指示通りに外してください。

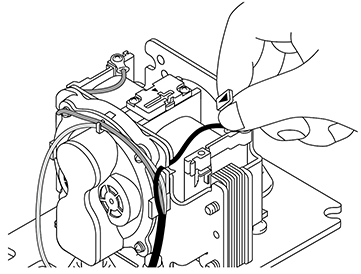

3か所のホックからコードを外してください。

注意：ネジを取り除いてはいけません。

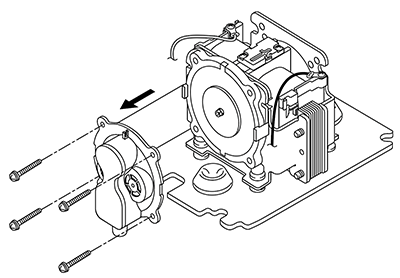

プラスドライバーを用いて圧縮室の4本のネジを外してください。
ナットを外し、ダイアフラムを本体から外してください。

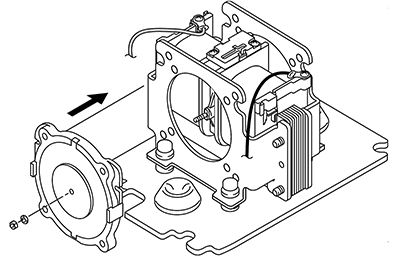

新しいダイアフラムに交換し、新しいナットを用いて固定してください。

*締めつけトルク – 約 1 Nmです。（約0.75 ft-lb）

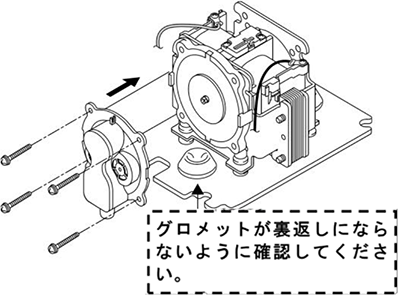

圧縮室のノズルをグロメットに差し込み、4本のネジで圧縮室を固定してください。

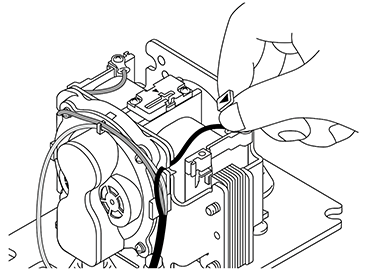

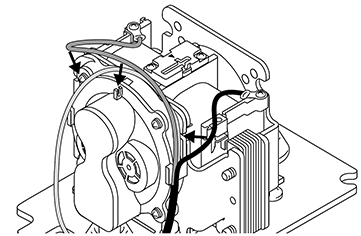

コードを3か所のフックにはめてください。
オートストッパーバーを取り付けてください。

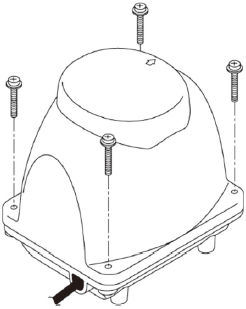

8mm(5/16“)のレンチを用いて、カバーボルトを締めてください。

警告

電源プラグをコンセントから外し、ブロワが冷めてからカバーを開けてください。

ダイアフラム・圧縮室セットの両側を同時に交換してください。片側のダイアフラムが壊れたら、基本的に、もう片方のダイアフラムも劣化し、傷つきやすくなっていて、破損時期が近いことを示しています。
ダイアフラム・圧縮室セットは毎年交換してください。
ダイアフラムを交換後、正しい稼働を確認するために、ブロワを稼働させてください。
ブロワ内部に潤滑剤を使用しないでください。
